= Carte électronique numérique = | = Carte électronique numérique = | ||
Nous avons choisi la Carte Fille : Ecran LCD | Nous avons choisi la Carte Fille : Ecran LCD | ||

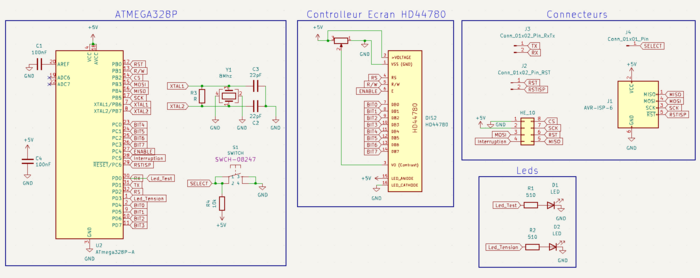

[[Fichier:Schematic de la Cart Fille - Ecran LCD.png| | [[Fichier:Schematic de la Cart Fille - Ecran LCD.png|thumb|center|700px|<div style="text-align:center;">Schematic de la Cart Fille : Ecran LCD</div>]] | ||
= Références utiles = | = Références utiles = | ||
Version du 24 septembre 2023 à 18:13
Ordonnanceur
Soudure et Test du SHIELD
Au cours des 2 premières séances nous avons soudé et testé notre Shield
Sur l'un des connecteurs, la led est abîmée dû à une soudure excessive. Sachant que les leds sont uniquement utilisées en tant qu'indicateurs pour savoir quelle carte fille à le contrôle et que nous n'en utiliserons pas plus de 3 pour tester nos programmes, cela ne vas pas avoir d'influence négative.
| Code | Image |
|---|---|
#include <avr/io.h>
void init_led(){
DDRD=0x92;
DDRC=0x09;
}
int main(){
init_led();
while(1)
{
PORTD=0x92;
PORTC=0x09;
}
return 0;
}
|
Puis nous avons aussi soudé l'adaptateur HE10 pour l'utilisation de la matrice de leds
Carte FPGA
Carte électronique numérique
Nous avons choisi la Carte Fille : Ecran LCD
Références utiles
Lien du git :
https://archives.plil.fr/mchauvel/PICO_Taha_NEHARI_Martin_CHAUVELIERE.git
NHD-C12832A1Z-FSW-FBW-3V3-ND
https://michlstechblog.info/blog/raspberry-pi-connecting-a-hd44780-display-with-i2c-bus/
