Fichier:Schéma carte récepteur.png
Aller à la navigation
Aller à la recherche
Pas de plus haute résolution disponible.
Schéma_carte_récepteur.png (713 × 493 pixels, taille du fichier : 30 kio, type MIME : image/png)

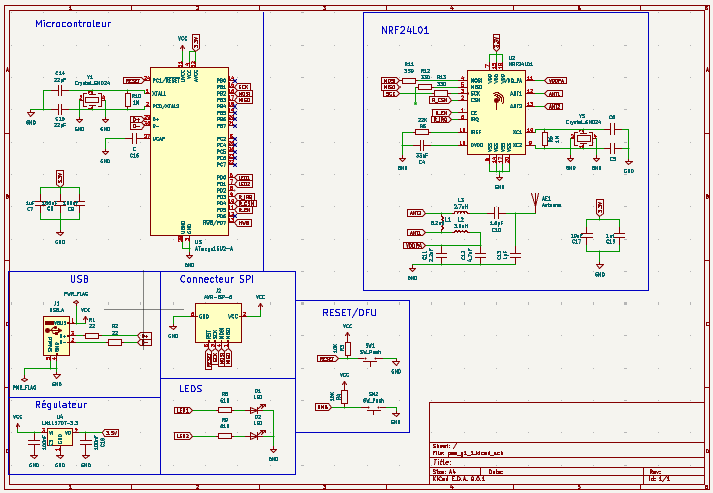

Ce schéma correspond à la carte réceptrice du projet, basée sur un ATmega16U2 et un module radio NRF24L01. Elle assure la réception des messages émis par le clavier distant, et les convertit en événements USB HID pour l’ordinateur.
Historique du fichier
Cliquer sur une date et heure pour voir le fichier tel qu'il était à ce moment-là.
| Date et heure | Vignette | Dimensions | Utilisateur | Commentaire | |
|---|---|---|---|---|---|
| actuel | 16 juin 2025 à 04:29 | | 713 × 493 (30 kio) | Bcheklat (discussion | contributions) |
Vous ne pouvez pas remplacer ce fichier.
Utilisation du fichier
La page suivante utilise ce fichier :
