SE3Groupe2024-1

Description

Objectif

Le projet consiste à créer un clavier sans fil capable d'envoyer des commandes programmables à un ordinateur. En plus des boutons classiques, il intègre des potentiomètres pour transmettre des signaux analogiques.

Cahier des charges

• Interface USB pour la partie enfichée sur le PC
• Communication radio entre les deux partie
• Gestion de batterie sur la partie distante
• Intégrer des potentiomètres pour transmettre des données analogiques
• LEDs utilisées pour indiquer l'état du clavier ou des commandes
• Boutons programmables pour exécuter des actions spécifiques sur le PC

Spécification techniques

• Communication sans fil via des modules NRF24L01

• Microcontrôleurs:
  1. ATmega16u4:
     • Assure la gestion de la communication USB avec le PC
     • Reçoit les commandes envoyées sans fil depuis le clavier
  2. ATmega328p:
     • Placé sur le clavier sans fil
     • Gère les boutons programmables et les potentiomètres
• Batterie 300mAh
• LEDs, boutons et potentiomètres

Rendus

Autres rendus

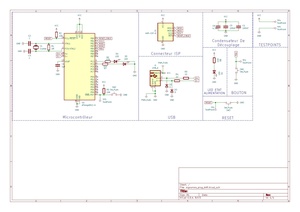

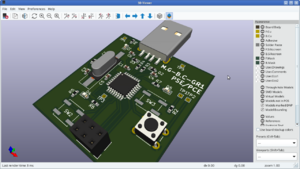

Projet KiCAd programmateur AVR : Fichier:2024-PSE-Prog-G1.zip

ReX : bien vu pour le connecteur 2x3 femelle.
