Projet voiture Autonome

Description

Réalisation d'une voiture avec deux modes de fonctionnements.

- La voiture sera capable de suivre des instructions données par l'utilisateur via USB (Avancer à une vitesse maximale pendant 30 secondes, tourner à droite pendant 10 secondes, reculer lentement pendant 15 secondes, etc)

- Le second mode est en autonomie. La voiture avance et lorsqu'elle détecte un mur elle recule, puis tourne à droite jusqu'à ce qu'elle puisse avancer à nouveau.

Ce projet mêle tous les domaines des systèmes embarqués de la programmation d'un microcontrôleur au brasage des composants en passant par la gestion de la batterie.

Conception du PCB

Schématique

Schématique finale.pdf

Routage

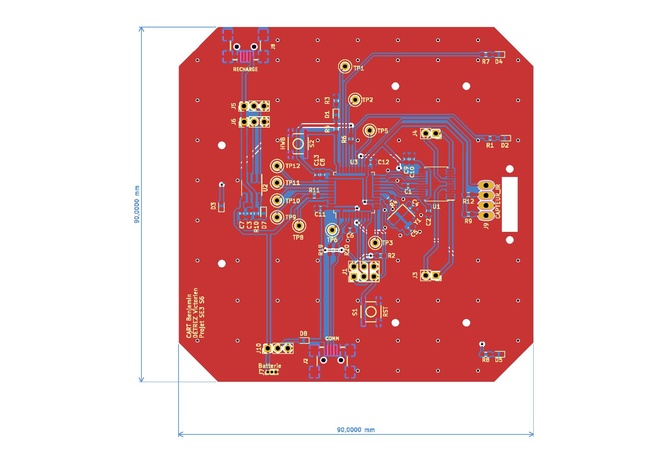

Rootage final.pdf

PINOUT

ATMEGA16U4
NOM PIN
EMETTEUR PD4
LED2 PB4
LED3 PB5
LED4 PC6
LED5 PB0
PWM1 PB7
PWM2 PD0
AIN1 PD2
AIN2 PD1
BIN1 PD3
BIN2 PD5
MISO PB3
MOSI PB2
SCK PB1
RST RESET

Réalisation du PCB / conception mécanique:

Concept

La voiture ne dispose pas de roue directrice. Le processus d'orientation du véhicule se fait donc via l'utilisation des moteurs dans le sens opposé pour faire tourner le véhicule.

Cependant, avec 4 roues ne possédant qu'un degrés de liberté le véhicule risque de sautiller pendant les phases d'orientation.

Il a donc été choisi de placer 3 roues sur le véhicule:

- 2 roues motrices.

- 1 roue libre.

Ce choix mécaniques permet au véhicule de tourner sans sautiller.

De la conception 3D a aussi été utilisée afin de concevoir un support de batterie et un support pour le capteur IR pour éviter que les composants soient en l'air.

Gestion de l’énergie de la batterie

Pour gérer la charge de la batterie, nous utilisons le MAX1811ESA+. Ce composant permet de gérer la charge de batterie 3,7V Lithium-ion.

Pour recharger la batterie de la voiture, un autre port USB mini a été prévu uniquement pour cette tâche.

Il faut faire attention à ne pas brancher les 2 connecteurs USB en même temps (même si une diode a été placée pour éviter les retours d'alimentations) et débrancher le cavalier situé près du connecteur de la batterie.

Brasage des composants sur le PCB

PCB vide

PCB Vide.jpg

Brasage atmega16u4, driver moteur et USB sur le PCB

Brasage 21-05.jpg

Montage moteur et roue libre et correction de conception du PCB

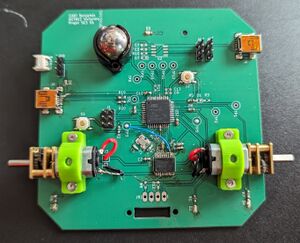

Montage moteur et roue libre.jpg

Fin du brasage de la carte

Fin du brasage.jpg

Conception mécanique

Support de moteur

Support de moteur.jpg

Roues


Support de batterie

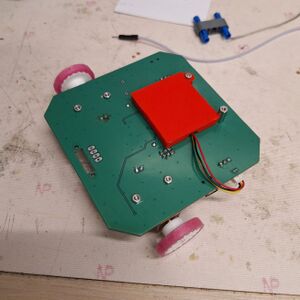

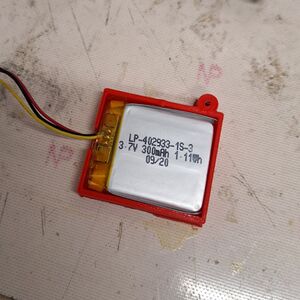

Support de batterie 1.jpgSupport de batterie 2.jpg

Support de capteur IR

Capteur 1.jpgCapteur 2.jpg

Programmation du µC

PWM

Signal analogique PWM que notre robot utilise

Afin d'éviter à notre robot de ne pouvoir avancer seulement en tout ou rien, le choix a été fait d'utiliser des signaux PWM.

Une Pulse Width Modulation ou Modulation de Largeur d'Impulsion est un signal dont le rapport cyclique varie. Dans notre cas, les signaux PWM nous permettent de modifier la valeur moyenne du signal afin que les moteurs tournent plus ou moins vite.

Pour programmer un signal PWM sur un ATMEGA16u4 il faut :

  • définir les broches sur lesquelles les signaux sortiront :

Lors de la datasheet du µC, vous pouvons voir certaines broches du type OCnx (n : un chiffre, x: une lettre), c'est celles-ci que nous recherchons.

Le chiffre correspond au Timer et la lettre au comparateur.

Exemple avec OC0B il s'agit du Timer 0 et sa valeur de comparaison sera OCR0B.

  • Configurer les registres :

Chaque Timer a ses spécificités mais nous pouvons remarquer des similitudes entre les différents Timers (il faut croire qu'ils y ont réfléchis).

Dans notre projet nous avons utilisé le Timer0 mais les autres font très bien l'affaire avec une particularité pour le Timer4.

  • METTRE LES BROCHES OCnx EN SORTIE
Capture d’écran 2024-06-12 19-44-27.png

Timer0

TCCR0A

  • Les bits WGM00 et WGM01 permettent de choisir le mode du Timer0 (Table 13-6), pour nous ce sera le mode 3, Fast PWM avec WGM01 = 1 et WGM00 = 1 (et WGM02 = 0 situé dans le registre TCCR0B)
  • les bits COM0x0 et COM0x1 servent à définir ce qu'il se passera lorsque le registre TCNT0 sera égal à OCR0n.

Si l'on regarde la table 13-2, nous pouvons voir les différentes configurations possibles. Dans notre cas, nous seront en COM0A1 = 1 et COM0A0 = 0 de sorte à ce que la tension moyenne soit en corrélation avec la valeur fixé de OCR0A.

TCCR0B

  • WGM02 a le même rôle que les autres WGM0n dans le registre TCCR0A.
  • CS00, CS01 et CS02 sont des pré diviseurs qui permettent d'avoir une fréquence précise, dans notre cas ce n'est pas nécessaire donc CS00 = 1 et les reste à 0.
  • Nous n'utilisons pas d'interruption donc TIMSK0 n'est pas utilisé.

Timer4

Le Timer4 est très similaire au Timer0, mais il a ses particularités.

Son registre de compteur de coups d'horloge est sur 10 bits et donc 2 registres TCNT4 et TC4H , ce dernier stockant les 2 MSB.

Il possède aussi 4 registres de comparaison OCR4A, OCR4B, OCR4C et OCR4D cependant OCR4C est fixe et toujours placé à la valeur max possible du Timer4.

Enfin, il existe des sorties complémentées OC4x (barre). Mais attention elles ne fonctionnent pas exactement en inverse car il faut ajuster tnon-overlap / rising edge et tnon-overlap / falling edge grâce à DT4H et DT4L (registre DT4).

La configuration des registres se passe exactement de la même manière que pour le Timer0 (en adaptant le nom des registres bien sûr).

Seul élément important : Il faut activé le PWM avec le bit PWM4x dans le registre TCCR4A et/ou TCCR4C (15.12.1 / 15.12.2 de la datasheet).

Conversion Analogique-Numérique

Fonctionnement d'un ADC

Pour utiliser notre capteur IR, une conversion analogique-numérique est nécessaire.

Cela permet de transformer la tension de 0V-5V sur notre broche à une valeur sur 8bits.

Les broches ADCx permettent cette conversion, dans notre cas nous utilisons la broche PD4 (ADC8).

void Sensor_init(){
    ADMUX = 0x00;
    ADMUX |= (1<<REFS0) | (1<<ADLAR);
    ADMUX &= ~(1<<REFS1);
    DDRD &= ~(1<<PD4);
    ADCSRA |= (1<<ADEN)|(1<<ADPS2)|(1<<ADPS1)|(1<<ADPS0); // Division de fréquence 128 => 125KHz
    ADCSRB |= (1<<MUX5);
}

unsigned int ad_capture(void){          // Acquisition de tension
ADCSRA|=(1<<ADSC);                      // Début de conversion
while(bit_is_set(ADCSRA, ADSC));        // Attente de la fin de conversion
return ADCH;                            // Résultat sur 8 bits car ADLAR=1
}

Déclaration des registres

ADMUX

  • REFS1 et REFS0 : Permettent de gérer la tension de référence de l'ADC
  • ADLAR : Permet de décaler les bits vers la gauche au niveau des registres ADCL et ADCH (dans ce mode, ADCH contient les bits de poids les plus forts)
  • MUX0..4 : Permet de choisir sur quelle entrée aura lieu la conversion. Dans notre cas les 4 bits seront nuls (Table 24-4 de la datasheet).

ADCSRA

  • ADEN : Autorisation de la conversion
  • ADSP0..2 : Pré diviseurs utilisés pour éviter de faire des mesures trop rapides.
  • ADSC : Activation de la conversion

ADCSRB

  • MUX5 : Permet de choisir sur quelle entrée aura lieu la conversion. Dans notre cas MUX5 = 1.

Utilisation

La fonction ad_capture() permet de convertir sur la broche préalablement configurée. Elle attend que ADSC soit mise à 1 grâce à bit_is_set() et renvoie la valeur stockée dans le registre ADCH.

Lors de l'utilisation des ADC, il est très importants de faire une conversion à la fois. C'est-à-dire que si plusieurs broches doivent être converties, il faut refaire une déclaration des registres avant de faire la conversions.

NB : Dans notre code final, nous pouvons laisser Sensor_init() en dehors de la boucle while() car nous avons un seul ADC.

Exemple :

void Sensor_init_ADC8(){
    ADMUX = 0x00;
    ADMUX |= (1<<REFS0) | (1<<ADLAR);
    ADMUX &= ~(1<<REFS1);
    DDRD &= ~(1<<PD4);
    ADCSRA |= (1<<ADEN)|(1<<ADPS2)|(1<<ADPS1)|(1<<ADPS0); // Division de fréquence 128 => 125KHz
    ADCSRB |= (1<<MUX5);
}

void Sensor_init_ADC5(){
    ADMUX = 0x00;
    ADMUX |= (1<<REFS0) | (1<<ADLAR) | (1<<MUX2) | (1<<MUX0);
    ADMUX &= ~(1<<REFS1);
    DDRD &= ~(1<<PF5);
    ADCSRA |= (1<<ADEN)|(1<<ADPS2)|(1<<ADPS1)|(1<<ADPS0); // Division de fréquence 128 => 125KHz
}

unsigned int ad_capture(void){          // Acquisition de tension
ADCSRA|=(1<<ADSC);                      // Début de conversion
while(bit_is_set(ADCSRA, ADSC));        // Attente de la fin de conversion
return ADCH;                            // Résultat sur 8 bits car ADLAR=1
}

int main()
{

    int valeur_ADC8= 0;
    int valeur_ADC5= 0;
    while(1)
    {
        Sensor_init_ADC5();
        valeur_ADC5=ad_capture(); // conversion et récupération de la valeur de ADC5

        Sensor_init_ADC8();
        valeur_ADC8=ad_capture(); // conversion et récupération de la valeur de ADC8
     ...
    }
    return 0;
}

Mode contrôle USB

Fonctions

- Avancer, choix de la vitesse et de la durée.

- Freiner, arrêt du véhicule avec activation du feux stop.

- Reculer, choix de la vitesse et de la durée avec activation des feux de détresses.

- Tourner à droite, choix de la durée avec activation du clignotant droit.

- Tourner à gauche, choix de la durée avec activation du clignotant gauche.

Mode autonome

Contrôle des moteurs

Pour contrôler les moteurs, nous avons codé une fonction prenant 4 paramètres ;

  • la vitesse des moteurs
  • le sens du moteur gauche
  • le sens du moteur droit
  • l'activation du frein
void PWM_init(void)
{
    TCCR0A |= (1<<COM0A1) | (1<<COM0B1);
    TCCR0A &= ~((1<<COM0A0) | (1<<COM0B0));
    TCCR0A |= (1<<WGM00);
    TCCR0A |= (1<<WGM01);
    TCCR0B &= (1<<WGM02);
    TCCR0B |= (1<<CS00);
    TCCR0B &= ~(1<<CS01);
    TCCR0B &= ~(1<<CS02);

    DDRB |= (1<< PWM_Moteur_D);
    DDRD |= (1<<PWM_Moteur_G)
            | (1<<Dir_MD1)
            | (1<<Dir_MD2)
            | (1<<Dir_MG1)
            | (1<<Dir_MG2);
}

void controle_mot(int vitesse, int sens_mot_g, int sens_mot_d, int frein)
{
    if(sens_mot_g == 0) // le moteur gauche va en arrière
    {
        PORTD |= (1<<Dir_MG1);
        PORTD &= ~(1<<Dir_MG2);
    }
    else // le moteur gauche va en avant
    {
        PORTD &= ~(1<<Dir_MG1);
        PORTD |= (1<<Dir_MG2);
    }

    if(sens_mot_d == 0) // le moteur droit va en arrière
    {
        PORTD |= (1<<Dir_MD1);
        PORTD &= ~(1<<Dir_MD2);
    }
    else // le moteur droit va en avant
    {
        PORTD &= ~(1<<Dir_MD1);
        PORTD |= (1<<Dir_MD2);
    }

    if(frein != 0) // si le frein est désactivé, je choisis la vitesse moteur
    {
        OCR0A = vitesse*25.5;
        OCR0B = vitesse*25.5;
    }
    else // je freine
    {
        OCR0A = 0;
        OCR0B = 0;
    }
}

Contrôle des LEDs

Pour contrôler les LEDs, nous avons codé une fonction prenant 3 paramètres ;

  • l'activation ou non de la LED gauche
  • l'activation ou non de la LED droite
  • l'activation ou non de la LED de frein
void controle_led(int sens_mot_g, int sens_mot_d, int frein)
{
    if(sens_mot_g == 0) PORTC &= ~(1<<Blinker_G); // éteindre la LED gauche
    else PORTC |= (1<<Blinker_G); // allumer la LED gauche

    if(sens_mot_d == 0) PORTB &= ~(1<<Blinker_D); // éteindre la LED droite
    else PORTB |= (1<<Blinker_D); // allumer la LED droite

    if(frein == 1) PORTB |= (1<<Brake); // allumer la LED frein
    else PORTB &= ~(1<<Brake); // éteindre la LED frein
}

Détection d'un obstacle

Le véhicule avance et lorsqu'il détecte un obstacle, il recule, tourne à gauche, et poursuit son chemin.

Il faut savoir que le capteur est sensible à la lumière du jour (le soleil émet des infrarouges). Il est donc fort probable que la voiture détecte des obstacles ne serait-ce qu'en regardant vers une fenêtre.

void Sensor_init(){
    ADMUX = 0x00;
    ADMUX |= (1<<REFS0) | (1<<ADLAR);
    ADMUX &= ~(1<<REFS1);
    DDRD &= ~(1<<PD4);
    ADCSRA |= (1<<ADEN)|(1<<ADPS2)|(1<<ADPS1)|(1<<ADPS0); // Division de fréquence 128 => 125KHz
    ADCSRB |= (1<<MUX5);
}

unsigned int ad_capture(void){          // Acquisition de tension
ADCSRA|=(1<<ADSC);                      // Début de conversion
while(bit_is_set(ADCSRA, ADSC));        // Attente de la fin de conversion
return ADCH;                            // Résultat sur 8 bits car ADLAR=1
}

int main()
{
    PWM_init();
    Sensor_init();
    PORTD |= (1<<Dir_MD1) | (1<<Dir_MG1);
    PORTD &= ~((1<<Dir_MD2) | (1<<Dir_MG2));
    int valeur_IR = 0;
    while(1)
    {
    valeur_IR=ad_capture();
    if(valeur_IR > 240) controle_mot(10,1,1,1); // si pas d'obstacle, on avance
    else esquive(); // si obstacle, on esquive
    }
    return 0;
}

void esquive(){

    // on freine
    controle_mot(0,0,0,0);
    controle_led(0,0,1);
    _delay_ms(500);
    controle_led(0,0,0);

    // on recule
    controle_mot(10,0,0,1);
    for(int i=0; i<2; i++)
    {
        controle_led(1,1,0);
        _delay_ms(250);
        controle_led(0,0,0);
        _delay_ms(250);
    }

    // on tourne à gauche
    controle_mot(10,1,0,1);
    for(int i=0; i<2; i++)
    {
        controle_led(1,0,0);
        _delay_ms(250);
        controle_led(0,0,0);
        _delay_ms(250);
    }
}

Tests du véhicule

Tests en autonomie

Vidéo de test en marche avant

Vidéo de test en marche avant puis virage à gauche

Vidéo 0 à 100

Allumage des LEDs en fonction des actions

Le clignotant gauche s'allume lorsque la voiture tourne à gauche et inversement pour un déplacement vers la droite. Lorsque la voiture recule, les feux de détresse s'actionnent et lorsque le frein est actionné, le feu stop s'allume.

Détection d'un obstacle

La voiture avance et lorsqu'elle détecte un obstacle, recule, tourne vers la gauche et poursuit son chemin jusqu'au prochain obstacle.

NB : comme on peut le constater dans la vidéo, lors de la rencontre avec le premier obstacle, la voiture effectue bien une marche arrière et une rotation avant de repartir en avant.

Cependant, lors de la rencontre avec le second obstacle, la voiture a effectué deux rotations, en effet après avoir effectué sa première rotation, le capteur était placé face au soleil (certes un petit soleil lillois, mais soleil quand même) qui a donc émit de l'infrarouge dans le capteur qui a donc analysé cela comme un obstacle, d'où la seconde rotation.

Test de la recharge

Charge batterie.jpg

La recharge s'effectue parfaitement, pour charger la batterie il faut délier la batterie du reste de la carte en enlevant le cavalier prévu à cet effet puis brancher un câble USB mini sur le port en haut à droite de la carte sur la photo.

Archive

GIT : https://archives.plil.fr/vdetrez/DETREZ_CART_programmation_des_systemes_embarques.git
