SE3Groupe2024-5

Description

Objectif

Concevoir et réaliser un mini sonar à partir d'un émetteur-récepteur ultrason, avec un traitement des données effectué par un micro-contrôleur. Les données seront ensuite communiquées par ondes radio à un ordinateur. Le système devra être capable de fonctionner aussi bien sur batterie que connecté en USB à un ordinateur, et devra au minimum comporter des LED d'indication.

Cahier des charges

• Contrôle et traitement des informations de l'émetteur-récepteur ultrason
• Pilotage par moteur de l'angle de l'émetteur-récepteur ultrason
• Retour de l'information par des LED sur la carte
• Gestion de l'alimentation par USB
• Communication sans fil avec un ordinateur
• Gestion de l'alimentation sur batterie
• Interface pour visualiser les informations sur ordinateur

Spécification techniques

• angle de détection large (-90°,90°)
• deux émetteurs/récepteurs à ultrason HC-SR04

• Recharge par USB
• transmission des données par onde radio via un module RF (NRFL2401)
• Batteries Li-ion
• une LED tricolore, pour notamment informer des différents niveaux de batterie
• un afficheur 7 segments pour le débogage
• interface machine via une application python
• microcontroleur atmega

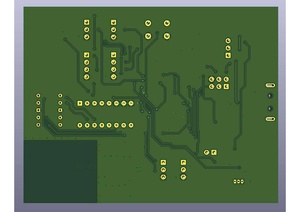

Carte électronique

Matériel

CD4543 en DIP-16

Rendus

Autres rendus

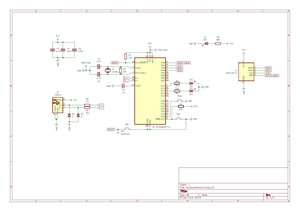

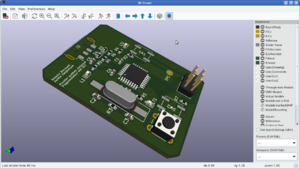

Projet KiCad programmateur AVR : Fichier:SE3-2024-G5-prog-kicad.zip
