SE3Groupe2025-1
Programmation des systèmes embarqués
Carte électronique
Carte réalisée en utilisant le logiciel KiCAD : Fichier:2025-pse-b1-prog.zip.

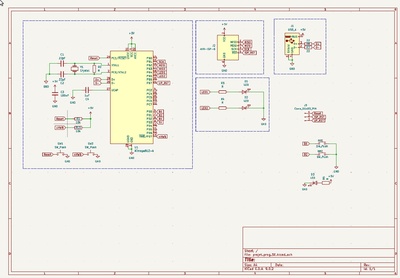

Schéma électronique de la carte :

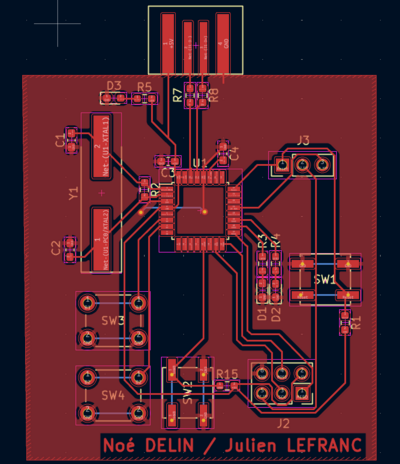

Résultat du routage :
Photo de la carte soudée :
Vidéo très courte et en basse résolution de la carte en fonctionnement :
Media:2025-PSE-BB-PROG-video.mp4
Programmation
Bilan
Eventuellement la vidéo brève du fonctionnement complet du programmateur : Media:2025-PSE-BB-PROG-final.mp4.
Premier système embarqué
Archive GIT
Mon archive GIT pour le projet KiCAD et pour les programmes : [1].
Archive privée. Binôme comme administrateur. Boé et Redon comme administrateur.
Ajouter un .gitignore pour KiCAD et langage C.
Structure avec matériel (y compris production - gerber, bill of materials) / logiciel / documentation (e.g. documentation technique).
Description du système embarqué
Balance électronique. LED pour la batterie + pour l'allumage. L'une des deux LED clignote si plus de batteries, reste allumé si charge. Un bouton pour le TARE, le ON/OFF et un pour les unités. Mémoire intégré (enregistre la masse des différents objets). Peux être connecté à un ordinateur pour avoir les différentes masses des objets.
Carte électronique
Carte réalisée en utilisant le logiciel KiCAD : Fichier:2025-PSE-BB-systeme.zip.
Schéma électronique de la carte :
Résultat du routage :
Photo de la carte soudée :
Vidéo très courte et en basse résolution de la carte en fonctionnement :
Media:2025-PSE-01-systeme-video.mp4
Travail effectué
Séance du 03/03/2026 : Finalisation du cahier des charges. Choix des composants.
Séance du 10/03/2026 : Avancée sur la schématique
Séance du 17/03/2026 : Avancée sur la schématique. Elle est presque finie (avant première relecture), il faut juste ajouter l'hybridation des batteries (USB / Lithium).
Séance du 24/03/2026 : Avancée sur la schématique. Correction des erreurs (sauf unbe) sur la schématique. Ajout du régulateur de batterie. Erreurs corrigées entourées en vert.
Séance du 31/03/2026 : Correction finale de la schématique
Séance du 07/04/2026 : Routage + Correction finale du routage
Séance du 05/05/2026 : Récupération du matériel
Séance du 12/05/2026 : Brasure du micro-contrôleur, des résistances de 22pF, quartz
Séance du 18/05/2026 : Brasure des résistances de 220 Ohm, du condensateur uCap, d'une LED de test et de sa résistance, des boutons reset et hwb et de leurs résistances et du connecteur USB.
Séance du 19/05/2026 : Débogguage de la carte.
Séance du 26/05/2026 : Ressoudage du quartz.
Bilan
On a brasé les éléments essentiels de la carte, de telle sorte que la LED puisse être allumé quand on branche la carte sur l'ordinateur.
