Programmation des systèmes embarqués

Carte électronique

Carte réalisée en utilisant le logiciel KiCAD : Fichier:2025-PSE-10-prog.zip.

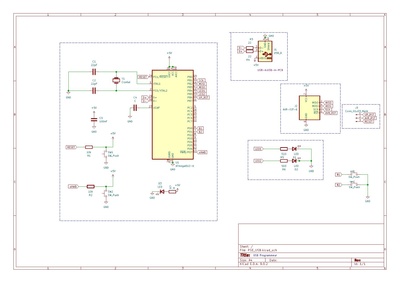

Schéma électronique de la carte :

Mon schéma électronique

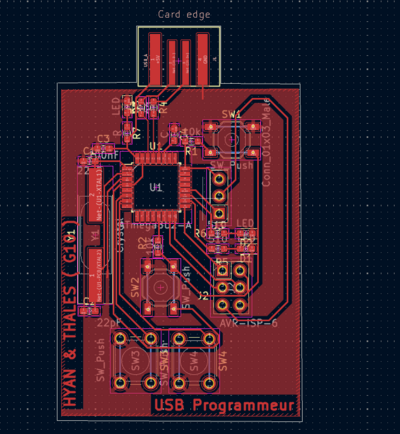

Résultat du routage :

Mon routage

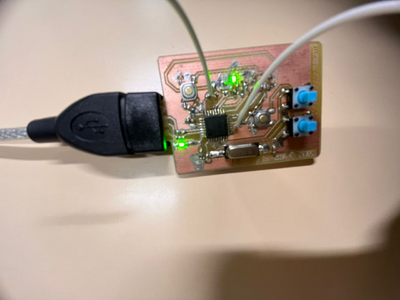

Photo de la carte soudée :

Ma carte

Vidéo très courte et en basse résolution de la carte en fonctionnement :

Média:2025-PSE-10-PROG-video.mp4

Programmation

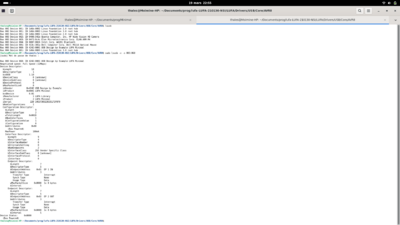

Description périphérique avec LUFA :

Description périphérique avec LUFA

Bilan

J'indique où j'en suis arrivé à la fin des séances.

Eventuellement la vidéo brève du fonctionnement complet du programmateur : Média:2025-PSE-10-PROG-final.mp4.

Premier système embarqué

Archive GIT

Mon archive GIT pour le projet KiCAD et pour les programmes : [1].

Structure avec matériel (y compris production - gerber, bill of materials) / logiciel / documentation (e.g. documentation technique).

Description du système embarqué

Carte électronique

Carte réalisée en utilisant le logiciel KiCAD : Fichier:2025-PSE-10-systeme.zip.

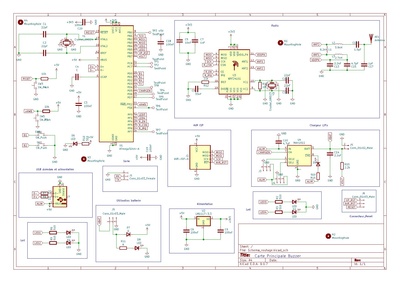

Schéma électronique de la carte centrale:

Mon schéma électronique carte centrale

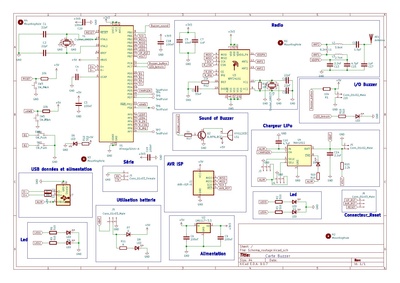

Schéma électronique de la carte des buzzers:

Mon schéma électronique carte buzzer

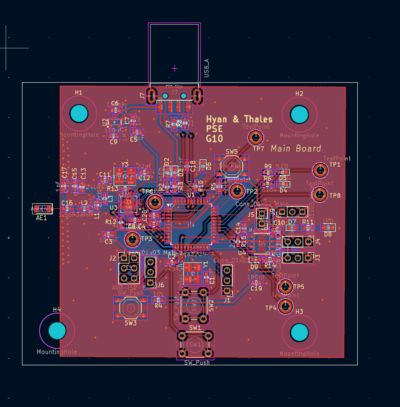

Résultat du routage de la carte centrale :

Mon routage carte centrale

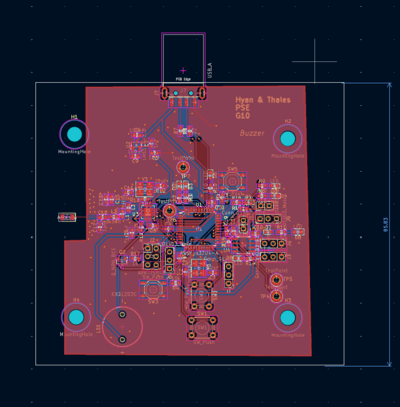

Résultat du routage de la carte des buzzers:

Mon routage carte buzzer

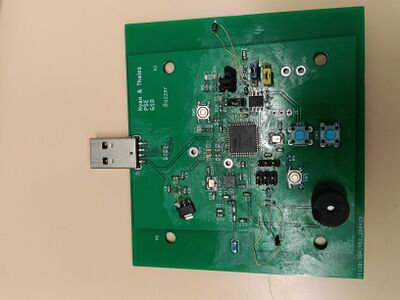

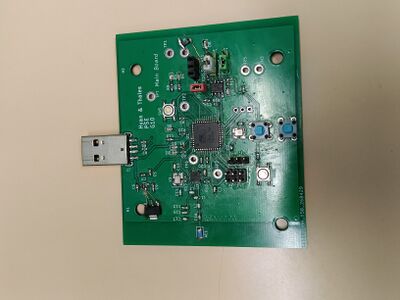

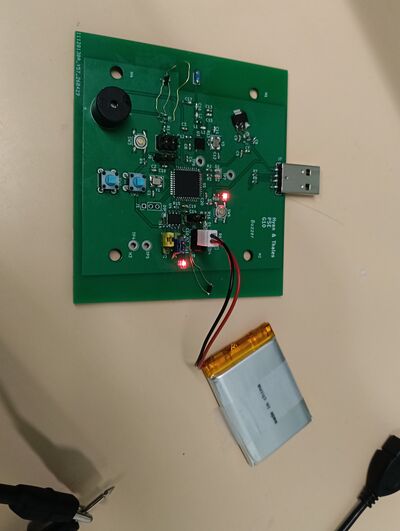

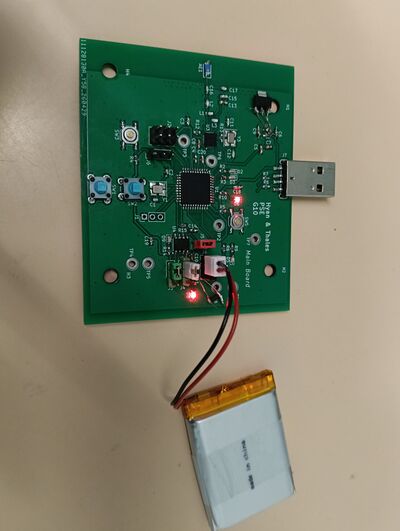

Photo de la carte soudée :

Vidéo très courte et en basse résolution de la carte en fonctionnement :

Média:2025-PSE-10-systeme-video.mp4

Travail effectué

Description chronologique du travail effectué:

17/02/2026 :

- Archive privée. Binôme comme administrateur. Boé et Redon comme administrateur: fait

- Ajouter un .gitignore pour KiCAD et langage C: fait

18/02/2026 :

Description du projet

- Idée : Buzzer ( Quiz )

- Description : Les joueurs se placent autour des tables. L’animateur annonce une question, puis le premier joueur qui appuie sur le buzzer obtient la main et donne sa réponse. Si elle est correcte, il remporte le point mis en jeu.

Notre système consistera à déterminer le premier buzzer appuyé et à bloquer les autres. Nous choisissons délibérément qu’il n’y ait pas de base de temps : ainsi, le joueur qui a la main devra maintenir le buzzer enfoncé et, dès qu’il le relâche, les autres utilisateurs pourront appuyer sur leur buzzer ( y compris celui qui vient de fausser ). * Ici, quand on dit buzzer, on fait allusion à un bouton *

- Fonctionnalités :

  • Lorsqu’un buzzer est appuyé, une led correspondante s’allume
  • La communication entre les buzzer et le microcontrolleur se fait par radio : lorsqu’un buzzer est pressé, un signal est envoyé au microprocesseur par radio, qui transmet alors un signal aux autres buzzers afin que leur appuie ne provoque aucun évènement ; parallèlement, le microcontrolleur envoie un signal à la led du buzzer pressé pour l’allumer. Lorsque le bouton est relâché , un nouveau signal est envoyé au microprocesseur afin de permettre à nouveau à tous les buzzer de fonctionner ; là encore, un signal est envoyé par le microprocesseur à la led du buzzer précédemment appuyé pour l’éteindre.
  • Les buzzers et le microcontrolleur ont chacun des batteries pour garantir leur autonomie et des ports USB pour permettre la recharge.

- Composants :

  • Microcontrolleur ATmega32u4, AT90USB1286 ou AT90USB1287
  • Batteries Lithium
  • Module de communication ( NRF24L01 )
  • Connectique
  • Leds
  • Boutons

* En marge on pourrait rajouter un module sonore pour les buzzers (quand ils sont appuyés )

24/02/2026 :

Réalisation d'une première version de la schématique de la carte centrale

03/03/2026 :

  • Correction apportée à la première version de la schématique de la carte centrale
  • Réalisation d'une première version de la schématique de la carte du buzzer

10/03/2026 :

  • Correction apportée à la première version de la schématique de la carte du buzzer

17/03/2026 :

  • Correction des résistances pull up sur les deux cartes
  • Correction de l'alimentation usb
  • Ajout des footprints des composants.

24/03/2026 :

Début du routage de la carte du buzzer

31/03/2026 :

Routage de la carte du buzzer : première face effectuée !

02/04/2026 :

Routage de la carte du buzzer ( les deux faces ) effectué !

03/04/2026 :

Routage de la carte principale : première face effectuée !

04/04/2026 :

Routage de la carte principale ( les deux faces ) effectué !

05/04/2026 :

correction apportée à la carte buzzer

06/04/2026 :

Correction apportée à la schématique et au routage de la carte buzzer

Corrections apportées à la main board

Nettoyage du DRC de la carte buzzer

07/04/2026 :

Nettoyage du DRC de la carte buzzer

Mise à jour du Schema_routage.kicad_pcb

Corrections routage

Correction sur le quartz et l'antenne de la carte buzzer

Corrections ( zone quartz et axe )

Corrections signaux sous la zone quartz

08/04/2026 :

Quelques corrections apportées aux deux cartes

Corrections et drc à zéro erreurs

09/04/2026 :

Nettoyage de la DRC des deux cartes

Fichiers de production générés

Bilan

J'indique où j'en suis arrivé à la fin des séances.

Eventuellement la vidéo brève du fonctionnement complet du programmateur : Média:2025-PSE-10-systeme-final.mp4.
